配备革新的复合式泵系统“X泵”
　　「TNX-R系列」最大特点是装载了发挥优秀射出性能、节减运行费用而实现极限节能的革新复合式泵系统「X泵」。

性能规格表

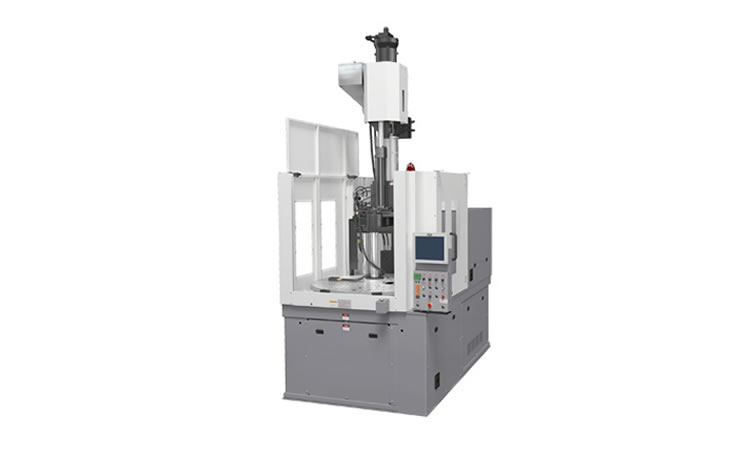

复合式立式注塑机 TNX50R

机 种 名		TNX50R 〔Turntable〕
规 格 项 目		5V			9V
螺杆直径	mm	22	26	30	28	32	36
射出容量	㎤	35	49	65	69	90	114
最大射出压力	MPa	256	159	138	244	187	147
锁模力	kN	523			523
锁模行程	mm	250			250
使用模具厚度 (最小〜最大)	mm	170			170
最大开模距离	mm	420			420
拉杆间距(H×V)	mm	550 × 400			550 × 400
顶杆行程	mm	50			50

复合式立式注塑机 TNX75R

机 种 名		TNX75R 〔Turntable〕
规 格 项 目		9V			12V
螺杆直径	mm	28	32	36	32	36	40
射出容量	㎤	69	90	114	100	127	157
最大射出压力	MPa	244	187	147	226	179	145
锁模力	kN	754			754
锁模行程	mm	250			250
使用模具厚度 (最小〜最大)	mm	200			200
最大开模距离	mm	450			450
拉杆间距(H×V)	mm	600 × 460			600 × 460
顶杆行程	mm	50			50

复合式立式注塑机 TNX100R

机 种 名		TNX100R 〔Turntable〕
规 格 项 目		12V			18V
螺杆直径	mm	32	36	40	36	40	45
射出容量	㎤	100	127	157	147	182	231
最大射出压力	MPa	226	179	145	222	180	142
锁模力	kN	1026			1026
锁模行程	mm	250			250
使用模具厚度 (最小〜最大)	mm	300			300
最大开模距离	mm	550			550
拉杆间距(H×V)	mm	700 × 510			700 × 510
顶杆行程	mm	50			50

复合式立式注塑机 TNX150R

机 种 名		TNX150R 〔Turntable〕
规 格 项 目		18V			25V
螺杆直径	mm	36	40	45	40	45	50
射出容量	㎤	147	182	231	201	254	314
最大射出压力	MPa	222	180	142	238	188	152
锁模力	kN	1469			1469
锁模行程	mm	250			250
使用模具厚度 (最小〜最大)	mm	350			350
最大开模距离	mm	600			600
拉杆间距(H×V)	mm	780 × 600			780 × 600
顶杆行程	mm	80			80

复合式立式注塑机 TNX220R

机 种 名		TNX150R 〔Turntable〕
规 格 项 目		18V			25V
螺杆直径	mm	36	40	45	40	45	50
射出容量	㎤	147	182	231	201	254	314
最大射出压力	MPa	222	180	142	238	188	152
锁模力	kN	1469			1469
锁模行程	mm	250			250
使用模具厚度 (最小〜最大)	mm	350			350
最大开模距离	mm	600			600
拉杆间距(H×V)	mm	780 × 600			780 × 600
顶杆行程	mm	80			80
