配备革新的复合式泵系统“X泵”

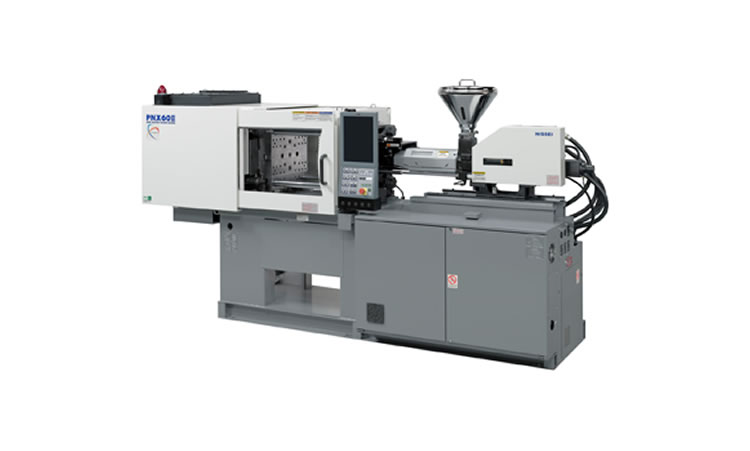

融合油压式注塑机的优点(直压锁模的耐久性、维修方便、长寿命、低成本)和电气式成型机的优点(节能、高速射出、高应答性、高再现性、低运转声音)而制成的PNX-Ⅲ系列。通过采用革新的新泵系统“X泵”,达到与电气式注塑机相等的节能性和高应答性。
| 机 种 名 | PNX40Ⅲ | |||||
|---|---|---|---|---|---|---|
| 规 格 项 目 | 2A | 5A(STD) | ||||
| 螺杆直径 | mm | 16 | 19 | 22 | 26 | 28 |
| 射出容量 | ㎤ | 13 | 18 | 35 | 49 | 57 |
| 最大射出压力 | MPa | 274 | 213 | 276 | 209 | 180 |
| 锁模力 | kN | 405 | 405 | |||
| 锁模行程 | mm | 300 | 300 | |||
| 使用模具厚度 (最小) | mm | 170 | 170 | |||
| 最大开模距离 | mm | 470 | 470 | |||
| 拉杆间距(H×V) | mm | 310×310 | 310×310 | |||
| 模板尺寸(H×V) | mm | 450×450 | 450×450 | |||
| 顶杆行程 | mm | 60 | 60 | |||
| 机 种 名 | PNX60Ⅲ | |||
|---|---|---|---|---|
| 规 格 项 目 | 5A(STD) | |||
| 螺杆直径 | mm | 22 | 26 | 28 |
| 射出容量 | ㎤ | 35 | 49 | 57 |
| 最大射出压力 | MPa | 276 | 209 | 180 |
| 锁模力 | kN | 641 | ||
| 锁模行程 | mm | 430 | ||
| 使用模具厚度 (最小) | mm | 170 | ||
| 最大开模距离 | mm | 600 | ||
| 拉杆间距(H×V) | mm | 325×325 | ||
| 模板尺寸(H×V) | mm | 478×478 | ||
| 顶杆行程 | mm | 70 | ||
