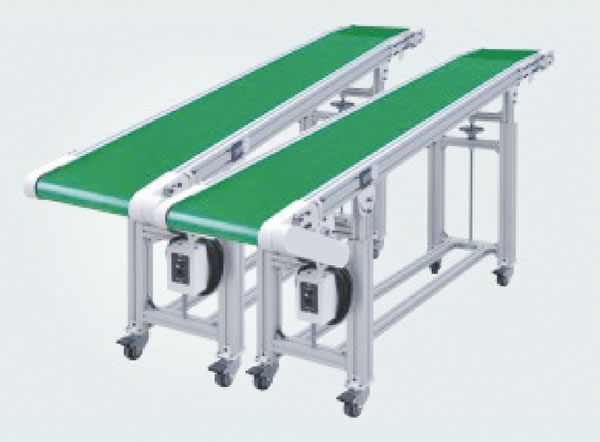

输送带 Conveyor belt
输送带 Conveyor belt

Conveyor belt- assist the robot to maximize the economic benefits
输送带————配合机械手发挥大的经济效益

◆全机框体采用高强度合金铝挤型材制作,经久耐用不变形。
◆两头高度可调节,操作方便,旋转手轮即可。
◆附四个带杀脚轮,移动方便,不用手轮可折迭,不占空间。
◆皮带运转速度和方向可随时调节切换,反应迅速。
◆配备标淮接头,与其他设备运接方便。

◆Whole machine's frame body is made of high strength aluminum alloy extrusion p rofiles,durable without deformation.
◆Two ends heights are adjustable,easy to operate,it is ok to tum the handwheel.
◆To move,can be folded without handwheel,not occupying the space.
◆Belt running speed and direction can be adjusted and switched at any time,with rapid response.
◆Equipped with standard connectors,easy to connect with other devices.

主要规格 Main specifications

机型 Model TAD 单全斜式双脚型TBD:平斜式双脚型
皮带宽度系列Beit width series(mm) 200/300/400/500/600
输送带长度系列Conveyor length series(mm) 1500/2000/2500/3000/3500/4000/4500/5000/5500/6000
平面长度 Plane length(mm) 300(W≤300;L≤200)/500(W≥400;L≤2500)/700(W≥600;L≤300)
低端高度 Low-end height(mm) 700-1000
高端高度High-end height(mm) 1000-1600
大荷重 Maximum load:Kg 25(均布)
皮带 Leather belt 材料:PVC,厚2mm;颜色:绿色;耐温:-10℃ - 80℃;防静电,耐磨耐油
输送速度 Conveyor speed:m/min MAX:15
电源 power supply Single PhaseAC220V±10V 50/60Hz
电源消耗量 power consumption:KVA 0.2

型号规程说明 Descriptior o model and procedures

◆机型结构(STRUCDURE): TAD 单全斜式双脚型TBD:平斜式双脚型
◆宽度系列(WIDTH): 2:200竞; 04:400宽; 05: 500宽: 06:600宽
◆长度系列(LENGTH):015: 1.5米长; 020:2米长; 025:2.5米长: 030:3米长; 040:4米长

◆Structure TAD single fu inclined double-oot TBD flat inclined double-foot;
◆Width series: width 2:200 wide;04:400 wide;05:500 wide; 06:600 wide
◆Length seres: 015:15m long;020 2m long;025 :2.5m long;030:3m long;040:4 m long

恩得服务体系介绍

我们建立了一整套完善的服务系统为客户提供便捷的服务,加强售前、售中、售后服务!

售前

我们站在客户的角度出发,详细的为客户作科学选型,从经济效益、实用性上来为客户选择、推荐、配置适合客户的机械手型号;

售中

我们的技术人员将为客户免费提供培训使用机械手的所有过程,尤其包括对客户治具设计制作的培训,逐渐让客户具备独立开发治具的能力,以提供自身模具快速切换能力、降低开发成本并缩短交期;

售后

我们将会有专业人员定期线上电话回访、线下实地现场巡检,了解机器的使用状态并向客户作报告或保养建议。

MANIPULATOR HOW SELECTION
机械手如何选型
手臂行程(以成品臂为例)

A值:射嘴中心到注塑机头板的垂直距离;
B值:注塑机头板尺寸到安全门的高值;
C值:注塑成品(含治具)所需要的成品空间,机械手手臂所需要的行程≧ A+B+C

The arm stroke for finished product arm(for example)
A value: centre of nozzle to the injection head plate vertical distance;
B value: high of injection to exit the nose plate size;
C value: The space required for a product,Needed for the manipulator arm stroke ≧ A+B+C

横出行程

D或E值:射嘴中心到前安全门(电脑板侧)或后安全门(电脑板另侧)的垂直距离;
F值:产品在安全门外处理所需的空间(如人员操作空间,输送带所占的空间或是特殊工装所占用的空间等等)机械手横出所需的行程 ≧D or E+F

Cross out the trip
D or E value: to exit before the nozzle center (computer board) or after exit the vertical distance (computer board) to the other side;
F value: the space required for the product in the security door handle (such as personnel operating space, the space of conveyor belt of or special tooling occupied space, etc.)
Manipulator cross out the required schedule ≧D or E+F

引拔行程

G值:埋模面到模具分型面的大距离
机械手引拔行程≧G

Pull out trip
G value: buried facing to the mold parting surface maximum distance manipulator trip ≧G

ADVANTAGES
使用恩得ENDEAVOR机械手的八大好处

节省人工

机械手取出产品放置在输送带或承接台上,只需一人看管或一人同时看两台甚至更多台注塑机,可节省人工,做成自动流水线更能节省厂地,使整厂规划更小更紧凑精致。按照现在的工人标准一个工人月工资人民币贰仟来算二班倒每个月的费用就是肆仟依次类推,我们发现机械手的投资还是相当少的。

周期稳定、效益更高

人会说谎甚至造假,机器不会。用人生产取件,每天产量忽高忽低,同时人会找理由遮盖自己工作不足。机器生产周期20S就是20S,永远不变,便于生产管理,长远来看符合老板利益,因为使用了机械手,同样的厂房,同样的设备,同样的条件,由于生产周期的稳定,无形中就提高了产量,而提高的这部分产量就是净利润。比如以产品之注塑周期为20秒计算,每班应可得2160模,但一般生产数据显示,很难达到2000模,尤其夜班更难做到1900模,若使用机械手生产,则每班应可做到2100模左右,平均每天可多500模左右,假设每模为0.3元计算则每个机械可增值150/天,每月增值4000元左右,用一台斜臂机械手计算则只需数月即可回收成本。

安全性高

工人的工作安全性有了保障,不会出现由于工作疏忽或者疲劳造成的工伤事故。使人手进入模内取产品,如果注塑机故障或按键造成合模,会有伤手危险,尤其是两班倒三班倒的工作,晚上更容易出现生理性疲劳,更容易出安全事故,使用机械手则可确保安全生产,在大型注塑机中尤甚。

提高效率

可以使每一模的产品生产时间固定化,相同的塑化时间、射出时间、保压时间、冷却时间、开关模时间,容易使产品的成品率提高,以注塑周期30秒计算,人工取出时间为6秒,机械手取出为1.5秒。15千瓦的120吨注塑机,人工取出产品的一个班8小时来计算可以成型800模,使用机械手可提高到915模,生产效率提高了14%,8小时注塑机用电量为120度(以千瓦每小时一度电计算)使用机械手后用电量节省120*14%=17度。

节省原料、降低成本

人员取出时间不定,会造成产品缩水、变型(料管若过火,需重新注塑会浪费原料)。机械手取出时间固定,所以品质稳定。

提升产品品质

刚成型产品还未完全冷却,存在余温,人手取出会造成手痕且人工取出用力不均取出产品存在不均的变型。如自动脱模,产品掉落会造成碰伤。沾到油污而产生不良品。机械手采用无纹吸具用力均匀,锁模时间固定,模温正常,可减低产品不良率,使之产品质量大有提升。

防止模具损坏

工人如未能成功取出产品,合模会造成模具损坏,机械手若未能成功取出产品,会自动报警停机。

提高竞争力度

使用机械手,提升车间形象,质量得到保证,更可准确计算产量,提升企业竞争力度。
优质客户也希望选择有机械手的注塑厂家合作,使用机械手很大程度上克服了人工的惰性,可准确算出日产量与交期。使用机械手可增加企业的竞争力,更是未来大的趋势。
其他的不算我们就按照人工工资还推算机械手的价值按照5.5万来计算去可以抵扣的税金17%产品的实际价值为4.565万。按照二班工人每月的工资为0.4万,按照设备保守开机实际为9个月的话,支付工人工资为3.6万按照实际来算也就也就13个月收回成本,其中不含计算每天多出的产能和注塑机省的电费以及其他
